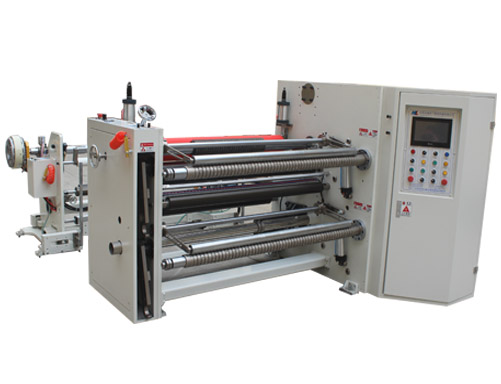

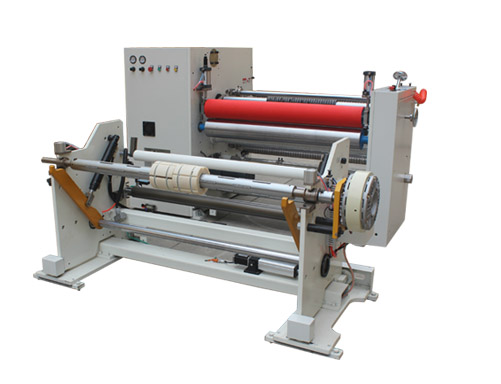

RFZ-1300FT貼合分條機設備介紹：
A 三馬達聯動控制：放卷PLC自動控制張力，牽引機構送料，收卷馬達通過變頻器扭矩控制張力。
B 上保護膜放料位置位于操作上方，接料方便，與貼合滾筒形成大包角后進入貼合機構。
C 下保護膜通過底部與下精磨鐵輥形成大包角與主材貼合，貼合效果穩定。
D 收卷軸采用氣漲軸，采用上下AB 軸結構，卸料方便。
E 邊料收廢處理采用風吹式，保證材料兩端的平整度。
F 配備靜電消除一拖二。
G 上膠輥采用進口硅膠材質包膠，搭配下精磨鐵輥，貼合效果穩定， 無氣泡，褶皺，彎曲。
H 放卷采用超聲波糾偏。
一、主要技術參數 | ||
1 | 材料 | 分切材料：光學膜類、紙、泡棉等卷材 |
2 | 原料寬度 | 1600mm（輪面寬度1630mm） |
3 | 放卷直徑 | 800mm |
4 | 收卷直徑 | 450mm |
5 | 分條寬度 | 25mm-1600mm(快捷下刀）15MM-1600MM(拼刀式）依材料而異 |
6 | 分切端面整齊度 | 土0.1 mm |
7 | 收卷管芯內徑 | 3'(76.2mm) (瓦片式氣漲軸） |
8 | 機械運行速度 | 0-110M/min (設計速度，因材料特性而異） |
9 | 電源供應 | 380V 50HZ 3PHASE |
10 | 機器總功率 | 10KW |
11 | 使用空壓源 | 5KG(客戶自備） |
12 | 機械尺寸約 | 長3000mm*寬2900mm*高1500mm |
13 | 機器質量約 | 2100KG(分體機） |
14 | 糾邊系統 | 超聲波糾編 |
15 | 分切方式 | 圓刀分切 |
16 | 貼合材料寬度 | 1550mm |
17 | 上貼合放卷直徑 | 300mm 鍵式氣漲軸 |
二、主機配置 | |||||
序號 | 名稱 | 參數 | 單位 | 數量 | 品牌 |
1 | 驅動電機 | 3kw六級電機 | 臺 | 1 | 國產 |
2 | 收卷電機 | 3.7kw變頻電機 | 臺 | 2 | 丹馬 |
3 | 邊料 | 750w邊料直吹式 | 臺 | 1 | 國產 |
4 | 分切 | 圓刀分切 | 套 | 1 | 曼羅蘭 |
5 | 下刀規格 | 65*90下刀 | 件 | 10 | |
6 | 上刀規格 | 75*108*1+刀架 | 套 | 10 | |
7 | 鋁墊 | 50/30/20/10/5/3/2/1各13片 | 套 | 1 | |
8 | 牽引電鍍輥 | 160mm(表面精磨） | 條 | 1 | 進口材質 |
9 | 牽引橡膠輥 | 160mm(硅膠） | 條 | 1 | 進口材質 |
10 | 鋁導輥 | 80mm | 條 | 5 | 臺資 |
11 | 測長傳感器 | 到達設定米數自動停機 | 套 | 1 | 臺資 |
三、機械配件 | |||||
序號 | 名稱 | 參數 | 單位 | 數量 | 品牌 |
1 | 程序控制 | 三菱工控系統 | 臺 | 1 | |
2 | 人機界面 | 觸摸屏 | 臺 | 1 | |
3 | 低壓電器 | 整臺設備匹配 | 臺 | 1 | 正泰 |
4 | 重要部位軸承 | 設備匹配 | 臺 | 1 | |
5 | 氣動元件 | 整臺設備匹配 | 臺 | 1 | TNT/NSK |
6 | 鍵條式 | 國產（保證質量） | 條 | 若干 | |
7 | 套 | 1 | 崎川儀表 | ||
| 四、其他 | |||||
| 1 | 維修工具 | 一般維護工具 | 套 | 1 | 國產名優 |
| 2 | 油漆 | 主體+鈑金亮光白色（汽車漆） | |||
| 3 | 操作形式 | 分體式操作箱，主操作面在左邊，設有住放卷尾部控制 | |||
整機操控人性化，開關按鍵、調節手柄、標志、顏色等的設計符合人體工程學和國家安 全質量檢測標準要求，數字顯示、變頻調速、智能定長停機、緊急停車、過載保護等功能 應俱全。 | |||||
